| Lugar de origem: | Chengdu, China |
|---|---|
| Marca: | FHDT |
| Certificação: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
| Número do modelo: | Cat.7A S-FTP |
| Quantidade de ordem mínima: | 500 cilindros |
| Preço: | Negotiable |
| Detalhes da embalagem: | Cilindro neutro, 305m/drum |
| Tempo de entrega: | 3-4 semanas |
| Termos de pagamento: | Geralmente T/T, outros termos negociáveis |
| Habilidade da fonte: | 3-4 semanas para a produção em massa |
| Nome do produto: | Cabo ethernet de S-FTP Cat.7A | Número de Condutores: | 8 |
|---|---|---|---|
| Tipo: | Cat.7A S-FTP | Aplicação: | Sistema da telecomunicação/de expedição de cabogramas |
| Cor: | Personalizado | Material do revestimento: | PVC&LSZH |
| Material condutor: | fio de cobre Oxigênio-livre | Estrutura: | twisted pair 4P |
| Condutor: | 22AWG | Quantidade: | 305m/drum |
| Realçar: | Cabo ethernet do OEM 22AWG Cat7A,4 do baixo pares sftp do cabo cat7 da interferência,Sftp do cabo cat7 do OEM 22AWG |
||
O Oem S-FTP 4 emparelha o baixo cabo ethernet transversal do índice Cat.7A da conversa
| Nome do produto: | Cabo ethernet de S-FTP Cat.7A | Número de condutores: | 8 |
|---|---|---|---|
| Tipo: | Cat.7A S-FTP | Aplicação: | Sistema da telecomunicação/de expedição de cabogramas |
| Cor: | Personalizado | Material do revestimento: | PVC&LSZH |
| Maestro Material: | fio de cobre Oxigênio-livre | Estrutura: | twisted pair 4P |
| Condutor: | Calibre de diâmetro de fios 22 | Quantidade: | 305m/drum |
Descrição
Cat.7A S - cabo do índice LAN da interferência do ftp o baixo é construído com um condutor 22AWG de cobre oxigênio-livre de alta qualidade para a frequência ótima da transmissão até 1000MHz. O índice da interferência entre cada par foi aumentado pelo nenhum menos do que 10dB, e este cabo pode passar o teste e os 90m do canal de 100m teste da relação permanente, na linha dos padrões de IEEE802.3an, de ISO/IEC 11801-2008, de ANSI/TIA-568C.2-2009, assim como de UL do CPR. Este produto é apoiado por uma garantia de 25 anos, e pode ser personalizado como um produto do OEM ou do ODM.
Especificações:
| Padrão do teste | IEC 61156-5 | ||||||||||||||||||

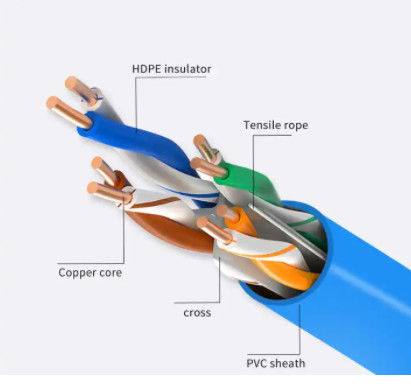

| Construção | |||||||||||||||||||
| Condutor | Material | Cobre desencapado contínuo | |
||||||||||||||||
| Diâmetro (milímetros) | 0,63±0.01 | ||||||||||||||||||
| Isolação | Material |
PE da Pele-espuma-pele |
|||||||||||||||||
| Diâmetro (milímetros) | 1,49±0.05 | ||||||||||||||||||
| Cor do núcleo | 1.white-blue/blue | 2.white-orange/orange | |||||||||||||||||
| 3.white-green/green | 4.white-brown/brown | ||||||||||||||||||
| Torneira do poliéster | Não | Folha de alumínio |
Sim |
||||||||||||||||
| Cabo do rasgo | 210D*3 | Drene o fio | Não | ||||||||||||||||
| Trança |
Sim |
Cobertura | ≥30% | ||||||||||||||||
| Bainha | Material | PVC | |||||||||||||||||
| Espessura (milímetros) | 0.6±0.1 | ||||||||||||||||||
| Diâmetro (milímetros) | 8.2±0.5 | ||||||||||||||||||
| Cor | Cinza | ||||||||||||||||||
| Impressão de superfície | Elevação da letra | 3,0 ± 0.5mm | |||||||||||||||||
| Cor | Preto | ||||||||||||||||||
| Imprima o erro & o espaço | ≤± 0,5%, 1m | ||||||||||||||||||
| Pacote: Cilindro | Comprimento do pacote: 305m | ||||||||||||||||||
| Dimensões da caixa (milímetros) | 400*200*320 | ||||||||||||||||||
| Propriedades elétricas | |||||||||||||||||||
| Maestro Resistance (20℃) | ≤9.5 Ω/100m | ||||||||||||||||||
| Desequilíbrio da resistência elétrica (20℃) | ≤2.0% | ||||||||||||||||||
| Resistência de isolação | >5000 MΩ·quilômetro | ||||||||||||||||||
| Pares para moer o desequilíbrio de capacidade (0,8 quilohertz ou 1KHz) | ≤160pF/100m | ||||||||||||||||||
| Capacidade mútua de um par | ≤5.6nF/100m | ||||||||||||||||||
| Propriedades da transmissão (testes do solha) | |||||||||||||||||||
|
Feq |
Zc | IL | RL | EM SEGUIDA | PICOSEGUNDO EM SEGUIDA | ELFEXT | PICOSEGUNDO ELFEXT | ||||||||||||
| Ω | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||||||
| 4,00 | 100±15Ω | 3,7 | 23,0 | 78,0 | 75,0 | 78,0 | 75,0 | ||||||||||||
| 8,00 | 5,2 | 24,5 | 78,0 | 75,0 | 77,2 | 74,2 | |||||||||||||
| 10,00 | 5,8 | 25,0 | 78,0 | 75,0 | 75,3 | 72,3 | |||||||||||||
| 16,00 | 7,3 | 25,0 | 78,0 | 75,0 | 71,2 | 68,2 | |||||||||||||
| 20,00 | 8,2 | 25,0 | 78,0 | 75,0 | 69,3 | 66,3 | |||||||||||||
| 25,00 | 9,2 | 24,3 | 78,0 | 75,0 | 67,3 | 64,3 | |||||||||||||
| 31,25 | 10,3 | 23,6 | 78,0 | 75,0 | 65,4 | 62,4 | |||||||||||||
| 62,50 | 14,6 | 21,5 | 78,0 | 75,0 | 59,4 | 56,4 | |||||||||||||
| 100,00 | 18,5 | 20,1 | 75,4 | 72,4 | 55,3 | 52,3 | |||||||||||||
| 200,00 | 100±18Ω | 26,5 | 18,0 | 70,9 | 67,9 | 49,3 | 46,3 | ||||||||||||
| 250,00 | 29,7 | 17,3 | 69,4 | 66,4 | 47,3 | 44,3 | |||||||||||||
| 300,00 | 100±25Ω | 32,7 | 17,3 | 68,2 | 65,2 | 45,8 | 42,8 | ||||||||||||
| 400,00 | 38,0 | 17,3 | 66,4 | 63,4 | 43,3 | 40,3 | |||||||||||||
| 500,00 | 42,8 | 17,3 | 64,9 | 61,9 | 41,3 | 38,3 | |||||||||||||
| 600,00 | 47,1 | 17,3 | 63,7 | 60,7 | 39,7 | 36,7 | |||||||||||||
| 1000 | 100±35Ω | 61,9 | 15,1 | 60,4 | 57,4 | 35,3 | 32,3 | ||||||||||||
| Temperatura do ambiente | |||||||||||||||||||
| Loja | -10~+50℃ | A instalação | -5~+40 | Trabalho | -20 ~ +60 | ||||||||||||||
| Observação | |||||||||||||||||||
|
a) Assegure o teste do canal da passagem 100m e a passagem 90m teste da relação permanente. |
|||||||||||||||||||
Aplicações:
Amplamente utilizado para cabografar entre a tomada da telecomunicação de áreas de trabalho e o quadro de distribuição do armário transversal da conexão em construir o SISTEMA de EXPEDIÇÃO DE CABOGRAMAS GENÉRICO, e a expedição de cabogramas entre a tomada da telecomunicação do usuário e o quadro de distribuição no sistema de expedição de cabogramas residencial.
FAQ
Cat.7A S-FTP Lan Cable
Q1. Posso eu ter uma ordem da amostra para o cabo?
: Sim, nós damos boas-vindas à ordem da amostra para testar e verificar a qualidade. As amostras misturadas são aceitáveis.
Q2. Que sobre o prazo de execução?
: 1 semana para a amostra que prepara-se, 3-4 semanas para a produção em massa.
Q3. Você tem algum limite de MOQ para a ordem de Lan Cable?
: Baixo MOQ, 1pc para a verificação da amostra está disponível. 200 caixas (305m/box) para a produção em massa
Q5. Como continuar uma ordem para Lan Cable?
: Deixe-nos em primeiro lugar conhecer sua exigências ou aplicação.
Em segundo lugar nós citamos de acordo com suas exigências ou nossas sugestões.
Em terceiro lugar o cliente confirma as amostras e os lugares depositam para a ordem formal.
Em quarto lugar nós fornecemos o detalhe de empacotamento e confirmamo-lo com cliente.
Então nós arranjamos a produção.
Q6. É APROVADO imprimir meu logotipo no produto do cabo de Lan?
: Sim. Informe-nos por favor formalmente antes de nossa produção.
Q7: Você oferece garante para os produtos?
: Sim, nós oferecemos 25 anos de garantia a nossos produtos.
