IEC 61156-5 do cabo ethernet do twisted pair Cat7A do OEM S-FTP 4P do revestimento do PVC LSZH

O Oem S-FTP 4 emparelha o baixo cabo ethernet transversal do índice Cat.7A da conversa

Descrição

Cat.7A S - cabo do índice LAN da interferência do ftp o baixo é construído com um condutor 22AWG de cobre oxigênio-livre de alta qualidade para a frequência ótima da transmissão até 1000MHz. O índice da interferência entre cada par foi aumentado pelo nenhum menos do que 10dB, e este cabo pode passar o teste e os 90m do canal de 100m teste da relação permanente, na linha dos padrões de IEEE802.3an, de ISO/IEC 11801-2008, de ANSI/TIA-568C.2-2009, assim como de UL do CPR. Este produto é apoiado por uma garantia de 25 anos, e pode ser personalizado como um produto do OEM ou do ODM.
Especificações:


Padrão do teste				IEC 61156-5

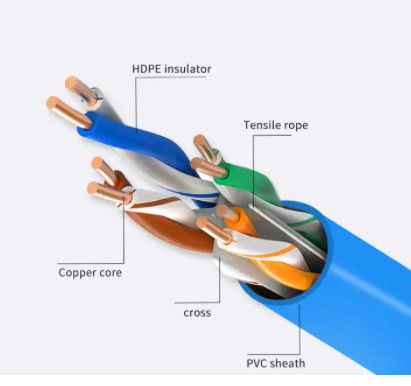

Construção
Condutor				Material					Cobre desencapado contínuo
				Diâmetro (milímetros)					0,63±0.01
Isolação				Material					PE da Pele-espuma-pele
				Diâmetro (milímetros)					1,49±0.05
Cor do núcleo				1.white-blue/blue					2.white-orange/orange
				3.white-green/green					4.white-brown/brown
Torneira do poliéster		Não					Folha de alumínio			Sim
Cabo do rasgo		210D*3					Drene o fio			Não
Trança		Sim					Cobertura			≥30%
Bainha				Material					PVC
				Espessura (milímetros)					0.6±0.1
				Diâmetro (milímetros)					8.2±0.5
				Cor					Cinza
Impressão de superfície				Elevação da letra					3,0 ± 0.5mm
				Cor					Preto
				Imprima o erro & o espaço					≤± 0,5%, 1m
Pacote: Cilindro							Comprimento do pacote: 305m
Dimensões da caixa (milímetros)			400*200*320
Propriedades elétricas
Maestro Resistance (20℃)													≤9.5 Ω/100m
Desequilíbrio da resistência elétrica (20℃)													≤2.0%
Resistência de isolação													>5000 MΩ·quilômetro
Pares para moer o desequilíbrio de capacidade (0,8 quilohertz ou 1KHz)													≤160pF/100m
Capacidade mútua de um par													≤5.6nF/100m
Propriedades da transmissão (testes do solha)
Feq Megahertz	Zc					IL		RL				EM SEGUIDA			PICOSEGUNDO EM SEGUIDA		ELFEXT		PICOSEGUNDO ELFEXT
	Ω					≤dB/100m		≥dB				≥dB/100m			≥dB/100m		≥dB/100m		≥dB/100m
4,00	100±15Ω					3,7		23,0				78,0			75,0		78,0		75,0
8,00						5,2		24,5				78,0			75,0		77,2		74,2
10,00						5,8		25,0				78,0			75,0		75,3		72,3
16,00						7,3		25,0				78,0			75,0		71,2		68,2
20,00						8,2		25,0				78,0			75,0		69,3		66,3
25,00						9,2		24,3				78,0			75,0		67,3		64,3
31,25						10,3		23,6				78,0			75,0		65,4		62,4
62,50						14,6		21,5				78,0			75,0		59,4		56,4
100,00						18,5		20,1				75,4			72,4		55,3		52,3
200,00	100±18Ω					26,5		18,0				70,9			67,9		49,3		46,3
250,00						29,7		17,3				69,4			66,4		47,3		44,3
300,00	100±25Ω					32,7		17,3				68,2			65,2		45,8		42,8
400,00						38,0		17,3				66,4			63,4		43,3		40,3
500,00						42,8		17,3				64,9			61,9		41,3		38,3
600,00						47,1		17,3				63,7			60,7		39,7		36,7
1000	100±35Ω					61,9		15,1				60,4			57,4		35,3		32,3
Temperatura do ambiente
Loja					-10~+50℃						A instalação			-5~+40		Trabalho		-20 ~ +60
Observação
a) Assegure o teste do canal da passagem 100m e a passagem 90m teste da relação permanente. b) O diâmetro exterior da isolação, o diâmetro exterior da bainha e os dados de empacotamento são para a referência somente.


Aplicações:

Amplamente utilizado para cabografar entre a tomada da telecomunicação de áreas de trabalho e o quadro de distribuição do armário transversal da conexão em construir o SISTEMA de EXPEDIÇÃO DE CABOGRAMAS GENÉRICO, e a expedição de cabogramas entre a tomada da telecomunicação do usuário e o quadro de distribuição no sistema de expedição de cabogramas residencial.

• Universidade nacional da construção de ensino de Singapura

• O governo HDB de Singapura

• Expedição de cabogramas do metro de Chengdu


FAQ

Cat.7A S-FTP Lan Cable
Q1. Posso eu ter uma ordem da amostra para o cabo?
: Sim, nós damos boas-vindas à ordem da amostra para testar e verificar a qualidade. As amostras misturadas são aceitáveis.

Q2. Que sobre o prazo de execução?
: 1 semana para a amostra que prepara-se, 3-4 semanas para a produção em massa.

Q3. Você tem algum limite de MOQ para a ordem de Lan Cable?
: Baixo MOQ, 1pc para a verificação da amostra está disponível. 200 caixas (305m/box) para a produção em massa

Q5. Como continuar uma ordem para Lan Cable?
: Deixe-nos em primeiro lugar conhecer sua exigências ou aplicação.
Em segundo lugar nós citamos de acordo com suas exigências ou nossas sugestões.
Em terceiro lugar o cliente confirma as amostras e os lugares depositam para a ordem formal.
Em quarto lugar nós fornecemos o detalhe de empacotamento e confirmamo-lo com cliente.
Então nós arranjamos a produção.

Q6. É APROVADO imprimir meu logotipo no produto do cabo de Lan?
: Sim. Informe-nos por favor formalmente antes de nossa produção.

Q7: Você oferece garante para os produtos?
: Sim, nós oferecemos 25 anos de garantia a nossos produtos.
