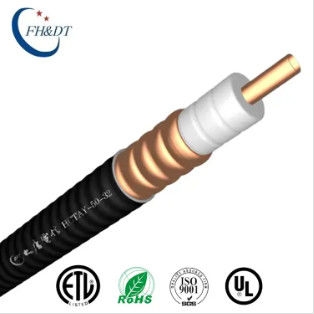

1-1/4 ohm flexível baixo VSWR do fio 50 do alimentador do cobre do revestimento do PE do cabo coaxial do ″

Informação Básica
Lugar de origem: China, Chengdu
Marca: FHDT
Certificação: ISO,RoHs, ETL, UL, CPR
Número do modelo: ″ Padrão HCTAY-50-32 do revestimento 1-1/4
Quantidade de ordem mínima: 5 quilômetros
Preço: Negotiable
Detalhes da embalagem: Cilindro neutro, 500m/drum. Customizável
Tempo de entrega: 3-4 semanas para a produção em massa
Termos de pagamento: Geralmente T/T, outros termos negociáveis
Informação detalhada
Aplicação: Sistema da telecomunicação/de expedição de cabogramas, estação base condutor interno: Cobre-tubo liso
Condutor Externo: Cobre-tubo ondulado Isolação: 3 camadas de isolação
Cor: Preto Material do revestimento: PE
Embalagem: Cilindro neutro Quantidade: 500m/Drum
Realçar:

1-1/4 cabo coaxial flexível do ″

,

ohm de cobre baixo VSWR do fio 50 do alimentador

,

1-1/4 fio do alimentador do cobre do revestimento do PE do ″


Descrição de produto



50 cabo de alimentação do cobre do revestimento do PE do ohm baixo VSWR (cabo coaxial) do ″ 1-1/4 HCTAY-50-32



Detalhe rápido:

  • Baixo - atenuação
  • Baixo VSWR,
  • Expansão alta
  • Avaliação de poder superior
  • Desempenho ambiental excelente
  • Desempenho mecânico excelente
  • Cabo personalizado



Descrição:

Um alimentador é um canal de transmissão para as ondas eletromagnéticas, cuja a função é transmitir a energia de alta frequência. O cabo de alimentação pode eficazmente transmitir o sinal recebido pela antena, com distorção pequena, capacidade antiparasitária de pequenas perdas, forte, e uma boa harmonia da impedância entre a linha da alimentação e a antena, e entre a entrada de sinal do receptor. Em grandes projetos, o cabo coaxial é um cabo essencial, uma conexão simples, e uma baixa taxa de falhas após a instalação. Aceite a personalização do OEM ou do ODM.



Especificações:

Construção

Condutor interno
Cobre-tubo liso
Diâmetro (milímetros) 13.10±0.10
Isolação
3 camadas de isolação
Diâmetro (milímetros) 32.50±0.50
Condutor exterior
Cobre-tubo ondulado
Diâmetro sobre o cobre
Condutor exterior (milímetros) 35.80±0.30
Revestimento
Espessura (milímetros) 1.50±0.20
Diâmetro (milímetros) 39.00±0.40

Dados da engenharia

Raio de curvatura mínimo (milímetros)
Única dobra 200
Dobra múltipla 380
Variação da temperatura (℃)
Revestimento padrão -40~+70
Fogo - revestimento retardador -25~+70


Desempenho elétrico

Impedância (Ω) 50±1
Capacidade (pF/m) 75±2
Velocidade (%) 89
Divisão da C.C., volts (V) ≥9000
Protegendo a eficácia (DB) >>120
Interrupção Frequenc (gigahertz) 4,0
Atenuação (dB/100m) e poder médio (quilowatts)
Frequência Atenuação Média
Poder
150 megahertz 1,03 9,52
450 megahertz 1,87 5,20
800 megahertz 2,59 3,59
900 megahertz 2,77 3,52
1800 megahertz 4,16 2,33
2000 megahertz 4,43 2,20
2500 megahertz 5,08 1,92
3000 megahertz 5,68 1,70
3500 megahertz 6,36 1,56
3600 megahertz 6,48 1,51
VSWR
820MHz~960MHz 1,10
1700MHz~2200MHz 1,13
2200MHz~2700MHz 1,15
3300MHz~3600MHz 1,20



Circunstâncias padrão:

Para a atenuação: VSWR 1,0, temperatura 20℃ do cabo

Para o poder médio: VSWR 1,0, temperatura ambiental 40℃

Carga solar interna da temperatura 100℃.No do condutor.

O valor máximo de VSWR e de atenuação será 105% fora do valor nominal

.



É amplamente utilizado no startion sem fio da base de uma comunicação.





Aplicações:

É usado geralmente em estações base sem fio de uma comunicação.
