| Lugar de origem: | China, Chengdu |
|---|---|
| Marca: | FHDT |
| Certificação: | ISO,RoHs, ETL, UL, CPR |
| Número do modelo: | Fogo - de ″ de pequenas perdas HCTAYZ-50-23 do revestimento retardador 7/8 |
| Quantidade de ordem mínima: | 5 quilômetros |
| Preço: | Negotiable |
| Detalhes da embalagem: | Cilindro neutro, 500m/drum. Customizável |
| Tempo de entrega: | 3-4 semanas para a produção em massa |
| Termos de pagamento: | Geralmente T/T, outros termos negociáveis |
| Aplicação: | Sistema da telecomunicação/de expedição de cabogramas, estação base | condutor interno: | Cobre-tubo liso |
|---|---|---|---|
| Condutor Externo: | Cobre-tubo ondulado | Isolação: | 3 camadas de isolação |
| Cor: | Preto | Material do revestimento: | LSZH |
| Embalagem: | Cilindro neutro | Quantidade: | 500m/Drum |
| Realçar: | Cabo coaxial de pequenas perdas de 50 ohms do revestimento de LSZH,7/8" cabo coaxial de pequenas perdas de 50 ohms do retardador,7/8" cabo coaxial flexível retardador |
||

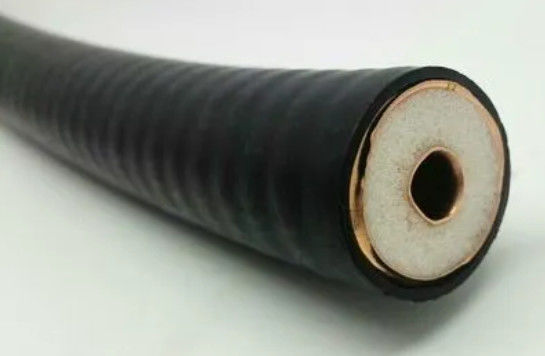

Fogo de pequenas perdas de 50 ohms - cabo coaxial do revestimento retardador (7/8" de pequenas perdas retardador) HCTAYZ-50-23 para uma comunicação sem fio
Detalhe rápido:
Descrição:
Um alimentador é um canal de transmissão para as ondas eletromagnéticas, cuja a função é transmitir a energia de alta frequência. O cabo de alimentação pode eficazmente transmitir o sinal recebido pela antena, com distorção pequena, capacidade antiparasitária de pequenas perdas, forte, e uma boa harmonia da impedância entre a linha da alimentação e a antena, e entre a entrada de sinal do receptor. Em grandes projetos, o cabo coaxial é um cabo essencial, uma conexão simples, e uma baixa taxa de falhas após a instalação. Aceite a personalização do OEM ou do ODM.
Especificações:
| Condutor interno | |
| Cobre-tubo liso | |
| Diâmetro (milímetros) | 9.45±0.15 |
| Isolação | |
| 3 camadas de isolação | |
| Diâmetro (milímetros) | 22.40±0.50 |
| Condutor exterior | |
| Cobre-tubo ondulado | |
| Diâmetro sobre o cobre | |
| Condutor exterior (milímetros) | 25.40±0.30 |
| Revestimento | |
| Cor do revestimento | Preto |
| Espessura (milímetros) | 1.20±0.20 |
| Diâmetro (milímetros) | 27.80±0.30 |
| Raio de curvatura mínimo (milímetros) | |
| Única dobra | 150 |
| Dobra múltipla | 275 |
| Variação da temperatura (℃) | |
| Revestimento padrão | -40~+70 |
| Fogo - revestimento retardador | -25~+70 |
| Impedância (Ω) | 50±2 | ||
| Capacidade (pF/m) | 75±2 | ||
| Velocidade (%) | 88 | ||
| Divisão da C.C., volts (V) | ≥6000 | ||
| Protegendo a eficácia (DB) | >>120 | ||
| Interrupção Frequenc (gigahertz) | 5,0 | ||
| Atenuação (dB/100m) e poder médio (quilowatts) | |||
| Frequência | Atenuação | Média | |
| Poder | |||
| 150 megahertz | 1,43 | 6,05 | |
| 450 megahertz | 2,56 | 3,39 | |
| 800 megahertz | 3,51 | 2,48 | |
| 900 megahertz | 3,75 | 2,32 | |
| 1800 megahertz | 5,54 | 1,53 | |
| 2000 megahertz | 5,89 | 1,48 | |
| 2400 megahertz | 6,59 | 1,31 | |
| 3000 megahertz | 7,45 | 1,22 | |
| 3500 megahertz | 8,24 | 1,17 | |
| 4000 megahertz | 8,98 | 1,02 | |
| 5000 megahertz | 10,31 | 0,87 | |
| VSWR | |||
| 820MHz~960MHz | 1,10 | ||
| 1700MHz~2200MHz | 1,13 | ||
| 2200MHz~2700MHz | 1,15 | ||
| 3300MHz~3600MHz | 1,20 | ||
| 4400MHz~5000MHz | 1,20 | ||
Circunstâncias padrão:
Para a atenuação: VSWR 1,0, temperatura 20℃ do cabo
Para o poder médio: VSWR 1,0, temperatura ambiental 40℃
Carga solar interna da temperatura 100℃.No do condutor.
O valor máximo de VSWR e de atenuação será 105% fora do valor nominal.
Aplicações:
É usado geralmente em estações base sem fio de uma comunicação.
