Chama - cabo coaxial flexível retardador cabo coaxial de 7/8 de polegada 50ohm

Informação Básica
Lugar de origem: China, Chengdu
Marca: FHDT
Certificação: ISO,RoHs, ETL, UL, CPR
Número do modelo: Fogo - ″ retardador HCTAYZ-50-22 do revestimento 7/8
Quantidade de ordem mínima: 10 km
Preço: Negotiable
Detalhes da embalagem: Cilindro neutro, 500m/drum. Customizável
Tempo de entrega: 3-4 semanas para a produção em massa
Termos de pagamento: Geralmente T/T, outros termos negociáveis
Informação detalhada
Aplicação: Sistema da telecomunicação/de expedição de cabogramas, estação base condutor interno: Cobre-tubo liso
Condutor Externo: Cobre-tubo ondulado Isolação: 3 camadas de isolação
Cor: Preto Material do revestimento: LSZH
Embalagem: Cilindro neutro Quantidade: 500m/Drum
Realçar:

Chama - cabo coaxial flexível retardador

,

Cabo coaxial de 7/8 de polegada 50ohm

,

Arda - o cabo coaxial 50ohm retardador


Descrição de produto

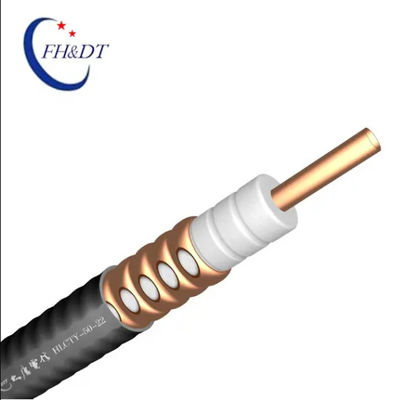

Chama flexível do Cobre-tubo 50Ohm - cabo coaxial retardador 7/8 de polegada (7/8 de retardador) do ″ HCTAYZ-50-22



Detalhe rápido:

  • Baixo - atenuação
  • Baixo VSWR,
  • Expansão alta
  • Avaliação de poder superior
  • Desempenho ambiental excelente
  • Desempenho mecânico excelente
  • Cabo personalizado



Descrição:

Um alimentador é um canal de transmissão para as ondas eletromagnéticas, cuja a função é transmitir a energia de alta frequência. O cabo de alimentação pode eficazmente transmitir o sinal recebido pela antena, com distorção pequena, capacidade antiparasitária de pequenas perdas, forte, e uma boa harmonia da impedância entre a linha da alimentação e a antena, e entre a entrada de sinal do receptor. Em grandes projetos, o cabo coaxial é um cabo essencial, uma conexão simples, e uma baixa taxa de falhas após a instalação. Aceite a personalização do OEM ou do ODM.



Especificações:

Construção

Condutor interno
Cobre-tubo liso
Diâmetro (milímetros) 9.00±0.10
Isolação
3 camadas de isolação
Diâmetro (milímetros) 22.40±0.40
Condutor exterior
Cobre-tubo ondulado
Condutor exterior (milímetros) 24.90±0.30
Revestimento
Espessura (milímetros) 1.3±0.2
Diâmetro (milímetros) 27.5±0.3

Dados da engenharia

Única dobra 120
Dobra múltipla 250
Número mínimo de curvaturas 15
Variação da temperatura (℃)
Revestimento padrão -40~+70
Fogo - revestimento retardador -25~+70


Desempenho elétrico

Impedância (Ω) 50±1
Capacidade (pF/m) 75±2
Velocidade (%) 89
Divisão da C.C., volts (V) ≥6000
Protegendo a eficácia (DB) >>120
Interrupção Frequenc (gigahertz) 6,0
Atenuação (dB/100m) e poder médio (quilowatts)
Frequência Atenuação Média
Poder
150 megahertz 1,47 7,20
450 megahertz 2,64 3,88
800 megahertz 3,62 2,83
900 megahertz 3,87 2,65
1800 megahertz 5,73 1,79
2000 megahertz 6,09 1,68
2500 megahertz 6,94 1,50
3000 megahertz 7,74 1,35
3500 megahertz 8,55 1,25
4000 megahertz 9,28 1,18
5000 megahertz 10,65 1,03
VSWR
820MHz~960MHz 1,10
1700MHz~1900MHz 1,10
2100MHz~2200MHz 1,13
3300MHz~3600MHz 1,20
4400MHz~5000MHz 1,20

Circunstâncias padrão:

Para a atenuação: VSWR 1,0, temperatura 20℃ do cabo

Para o poder médio: VSWR 1,0, temperatura ambiental 40℃

Carga solar interna da temperatura 100℃.No do condutor.

O valor máximo de VSWR e de atenuação será 105% fora do valor nominal.







Aplicações:

É usado geralmente em estações base sem fio de uma comunicação.
