| Nome da marca: | FHDT |
| Número do modelo: | ″ Padrão HCTAY-50-22 do revestimento 7/8 |
| MOQ: | 10 km |
| preço: | negotiable |
| Detalhes da embalagem: | Cilindro neutro, 500m/drum. Customizável |
| Condições de pagamento: | Geralmente T/T, outros termos negociáveis |

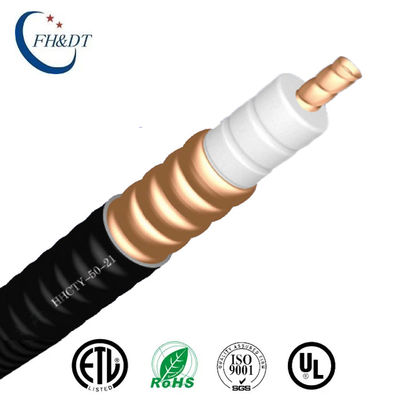

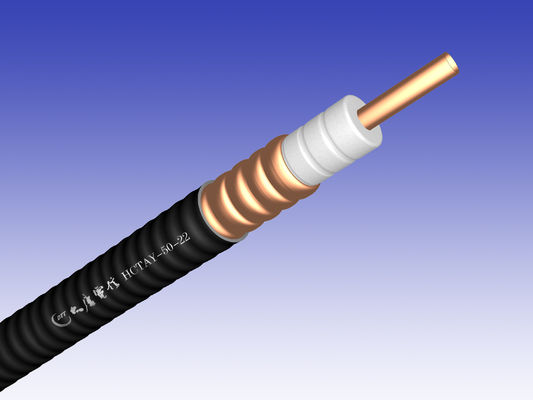

50Ohm flexível corrugou o cabo exterior de Feeder do condutor do Cobre-tubo 7/8 de polegada (7/8 de ″) HCTAY-50-22
Detalhe rápido:
Descrição:
Um alimentador é um canal de transmissão para as ondas eletromagnéticas, cuja a função é transmitir a energia de alta frequência. O cabo de alimentação pode eficazmente transmitir o sinal recebido pela antena, com distorção pequena, capacidade antiparasitária de pequenas perdas, forte, e uma boa harmonia da impedância entre a linha da alimentação e a antena, e entre a entrada de sinal do receptor. Em grandes projetos, o cabo coaxial é um cabo essencial, uma conexão simples, e uma baixa taxa de falhas após a instalação. Aceite a personalização do OEM ou do ODM.
Especificações:
| Condutor interno | |
| Cobre-tubo liso | |
| Diâmetro (milímetros) | 9.00±0.10 |
| Isolação | |
| 3 camadas de isolação | |
| Diâmetro (milímetros) | 22.40±0.40 |
| Condutor exterior | |
| Cobre-tubo ondulado | |
| Condutor exterior (milímetros) | 24.90±0.30 |
| Revestimento | |
| Espessura (milímetros) | 1.3±0.2 |
| Diâmetro (milímetros) | 27.5±0.3 |
| Única dobra | 120 |
| Dobra múltipla | 250 |
| Número mínimo de curvaturas | 15 |
| Variação da temperatura (℃) | |
| Revestimento padrão | -40~+70 |
| Fogo - revestimento retardador | -25~+70 |
| Impedância (Ω) | 50±1 | ||
| Capacidade (pF/m) | 75±2 | ||
| Velocidade (%) | 89 | ||
| Divisão da C.C., volts (V) | ≥6000 | ||
| Protegendo a eficácia (DB) | >>120 | ||
| Interrupção Frequenc (gigahertz) | 6,0 | ||
| Atenuação (dB/100m) e poder médio (quilowatts) | |||
| Frequência | Atenuação | Média | |
| Poder | |||
| 150 megahertz | 1,47 | 7,20 | |
| 450 megahertz | 2,64 | 3,88 | |
| 800 megahertz | 3,62 | 2,83 | |
| 900 megahertz | 3,87 | 2,65 | |
| 1800 megahertz | 5,73 | 1,79 | |
| 2000 megahertz | 6,09 | 1,68 | |
| 2500 megahertz | 6,94 | 1,50 | |
| 3000 megahertz | 7,74 | 1,35 | |
| 3500 megahertz | 8,55 | 1,25 | |
| 4000 megahertz | 9,28 | 1,18 | |
| 5000 megahertz | 10,65 | 1,03 | |
| VSWR | |||
| 820MHz~960MHz | 1,10 | ||
| 1700MHz~1900MHz | 1,10 | ||
| 2100MHz~2200MHz | 1,13 | ||
| 3300MHz~3600MHz | 1,20 | ||
| 4400MHz~5000MHz | 1,20 | ||
Circunstâncias padrão:
Para a atenuação: VSWR 1,0, temperatura 20℃ do cabo
Para o poder médio: VSWR 1,0, temperatura ambiental 40℃
Carga solar interna da temperatura 100℃.No do condutor.
O valor máximo de VSWR e de atenuação será 105% fora do valor nominal.
Aplicações:
É usado geralmente em estações base sem fio de uma comunicação.
|
|
