| Lugar de origem: | Chengdu, China |
|---|---|
| Marca: | FHDT |
| Certificação: | IEC A1a.1 |
| Número do modelo: | Cabo ótico encalhado do tubo fraco |
| Quantidade de ordem mínima: | 500 cilindros |
| Preço: | Negotiable |
| Detalhes da embalagem: | Não mais do que 4km/drum |
| Tempo de entrega: | Depende das especificações e da procura específicas |
| Termos de pagamento: | Geralmente T/T, outros termos negociáveis |
| Habilidade da fonte: | Depende das especificações e da procura específicas |
| Tubo solto: | PBT | enchimento: | Polipropileno |
|---|---|---|---|
| Membro de força: | Fosfatando o fio de aço | Obstrução da água: | Gel de enchimento composto |
| Bainha exterior: | MDPE | Temperatura da operação: | -40℃～+60℃ |
| Temperatura de armazenamento: | -40℃～+60℃ | ||
| Realçar: | Cabo exterior da fibra do IEC A1a.1 PBT,cabo de fibra ótica fraco GYFTY do tubo,Cabo de fibra ótica fraco do tubo de PBT |
||

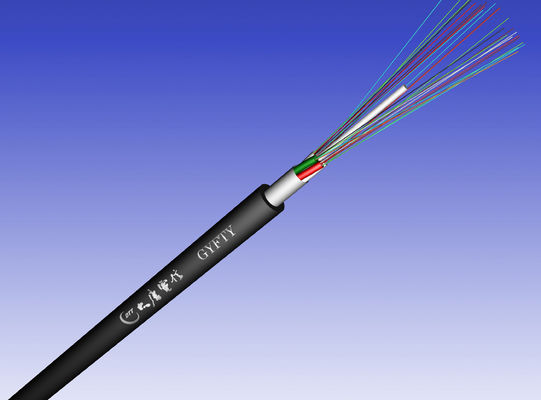

Cabo-GYFTY ótico encalhado do tubo fraco

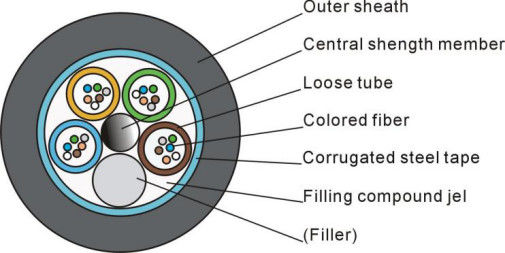

As fibras óticas são abrigadas nos tubos fracos que são feitos do plástico do alto-módulo e enchidos com o composto de enchimento do tubo. Os tubos (e os enchimentos) são encalhados em torno do membro de força central para formar um núcleo do cabo. O núcleo é coberto pelo gel de enchimento do composto. Finalmente, uma bainha exterior do PE é expulsada.
Este produto pode ser usado como linhas de transmissão exteriores na rede do núcleo (por exemplo, longo-curso e linhas do relé entre centros de telecomunicação locais). Pode igualmente ser usado como linhas ou o alimentador exterior da distribuição na rede do acesso.
Recomendado: Canal, antena, sulco
A fibra ótica do único modo ou a fibra ótica multimodo serão selecionadas de acordo com as necessidades de usuários
A estrutura padrão do cabo é mostrada na seguinte tabela, a outra estrutura e a contagem da fibra está igualmente disponível de acordo com exigências de cliente.
| Artigo | Índices | Observações do valor | |||||
| 6 | 12 | 24 | 48 | 96 | 144 | ||
| Tubo fraco | Material | PBT | |||||
| Número | 1 | 2 | 4 | 4 | 8 | 12 | |
| Diâmetro exterior (milímetros) | 2,1 | 2,1 | 2,1 | 2,5 | 2,5 | 2,5 | |
| Contagem da fibra pelo tubo | Número | 6 | 6 | 6 | 12 | 12 | 12 |
| Enchimento | Material | Polipropileno | |||||
| Número | 5 | 4 | 2 | 2 | - | - | |
| Membro de força central | Material | Plástico reforçado fibra (FRP) | |||||
| Diâmetro (milímetros) | 2,3 | 2,3 | 2,3 | 2,6 | 2,8 | 3,3 | |
| Diâmetro da camada do PE (milímetros) | - | - | - | - | 4,2 | 7,4 | |
| Obstrução da água | Material | Gel de enchimento composto | |||||
| Bainha exterior | Material | HDPE | |||||
| Cor | Preto | ||||||
| Espessura (milímetros) | Substantivo: 1,8 | ||||||
| Diâmetro do cabo (milímetro) aproximadamente. | 10,2 | 10,2 | 10,2 | 11,3 | 12,9 | 16,1 | |
| Número | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Cor | Azul | OU | GR | BR | Ardósia | Branco | Vermelho | Preto | YE | Violeta | Rosa | Aqua |
Nota: cor da fibra em cada tubo de acordo com para ser a tabela acima.
| Artigo | Valor | |
| Desempenho elástico (N) | 1500 | |
| Esmagamento (N/100mm) | 1000 | |
| Raio de curvatura mínimo | Dinâmico | 25 vezes do diâmetro do cabo |
| Estática | 12,5 vezes do diâmetro do cabo | |
| Temperatura da operação: | -30℃~+70℃ | |
| Temperatura da instalação | -40℃~+70℃ | |
| Temperatura de armazenamento | -40℃~+70℃ | |
O comprimento de entrega padrão de um cabo é 1000m.2000m.3000m ou 4000m com a tolerância 0~+20m. Se os pedidos especiais são feitos no contrato, o comprimento do cabo fornecido deve conformar-se lhe.
