| Nome da marca: | FHDT |

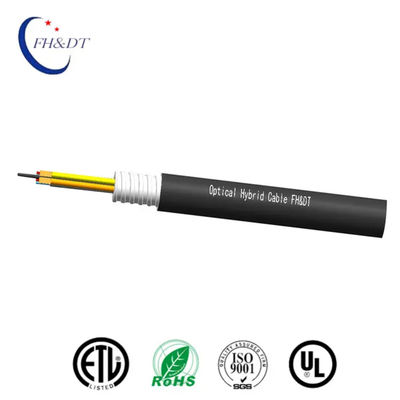

| Número do modelo: | Cabos híbridos óticos e elétricos para a rede do acesso |
| MOQ: | 500 cilindros |
| preço: | negotiable |
| Detalhes da embalagem: | Não mais do que 4km/drum |
| Condições de pagamento: | Geralmente T/T, outros termos negociáveis |
●Bons desempenhos de segurança controles de processos exatos mecânicos e da temperatura.
●Projeto híbrido ótico e elétrico, resolvendo o problema da transmissão da fonte e do sinal de alimentação e fornecendo a monitoração e a manutenção centralizadas do poder para o equipamento.
●Melhorando a viabilidade do poder e de reduzir a coordenação e a manutenção da fonte de alimentação.
●Reduzindo custos da obtenção e salvar custos de construção.
●Usou-se principalmente para conectar BBU e RRU no sistema remoto da fonte de alimentação da C.C. para a estação base distribuída.
●Aplicável para canalizar e as instalações aéreas.
| Atributos da fibra | |||
| Atributo | Detalhe | Valor | Unidade |
| Diâmetro de campo de modo | Comprimento de onda | 1310 | nanômetro |
| Escala de valores nominais | 8.6-9.2 | μm | |
| Tolerância | ± 0,4 | μm | |
| Diâmetro do revestimento | Substantivo | 125,0 | μm |
| Tolerância | ± 0,7 | μm | |
| Erro da concentricidade do núcleo | Máximo | 0,6 | μm |
| Noncircularity do revestimento | Máximo | 1,0 | % |
| Comprimento de onda de interrupção do cabo | Máximo | 1260 | nanômetro |
| Perda do Macrobending | Raio | 30 | milímetro |
| Número de voltas | 100 | ||
| Máximo em 1625 nanômetro | 0,1 | DB | |
| Esforço de prova | Mínimo | 0,69 | GPa |
| Parâmetro cromático da dispersão | λ0min | 1300 | nanômetro |
| λ0max | 1324 | nanômetro | |
| S0max | 0,092 | picosegundo (nm2 × quilômetro) | |
| Atributos do cabo | |||
| Atributo | Detalhe | Valor | Unidade |
| Coeficiente de atenuação | Máximo em 1310 nanômetro | 0,38 | dB/km |
| Máximo em 1550 nanômetro | 0,25 | dB/km | |
| Máximo em 1625 nanômetro | 0,38 | dB/km | |
| Coeficiente de PMD | M | 20 | cabos |
| Q | 0,01 | % | |
| PMDQ máximo | 0,20 | picosegundo | |
A estrutura padrão dos GDTS cabografa é mostrada na seguinte tabela, a outra estrutura e a contagem da fibra está igualmente disponível de acordo com exigências de cliente.
| Artigo | Índices | Valor | Observações | |
| 12 | 24 | |||
| Tubo fraco | Número | 1 | 2 | |
| Diâmetro exterior (milímetros) | 3,2 | 3,2 | PBT | |
| Enchimento | Número | 1 | 0 | Polipropileno |
| Contagem da fibra pelo tubo | G.652D | 12 | 12 | |
| Fio do poder | Tipo | 2.5mm2 | ||
| Condutor | Cobre | Classe 1: condutores contínuos | ||
| Número | 2 | |||
| Resistência máxima da C.C. do único condutor (20℃) (Ω/km) | 7,98 | |||
| Membro de força central | Material | FRP | ||
| Diâmetro (milímetros) | 1,0 | |||
| Diâmetro da camada do PE (milímetros) | 1,6 | |||
| Água que obstrui o material | Material | Água que obstrui o fio | ||
| Água que obstrui a fita | ||||
| Armadura | Material | O PE revestiu fita de aço ondulada | ||
| Bainha exterior | Material | MDPE | ||
| Cor | Preto | |||
| Espessura (milímetros) | Substantivo: 1,8 | |||
| Diâmetro do cabo (milímetro) aproximadamente. | 13,4 | |||
| Peso do cabo (kg/km) aproximadamente. | 190 | |||
Desempenho mecânico e ambiental principal
| Artigo | Valor |
| Desempenho elástico (N) | 1500 |
| Esmagamento (N/100mm) | 1000 |
| Temperatura da operação: | -40℃~+60℃ |
| Temperatura da instalação | -15℃~+60℃ |
| Temperatura de armazenamento | -40℃~+60℃ |
O comprimento de entrega padrão de um cabo é 2000m ou 3000m com a tolerância 0~+20m. Se os pedidos especiais são feitos no contrato, o comprimento do cabo fornecido deve conformar-se lhe.
|
