| Lugar de origem: | China, Chengdu |
|---|---|
| Marca: | FHDT |
| Certificação: | ISO,RoHs, ETL, UL, CPR |
| Número do modelo: | cabo alimentação HCAAY-50-12 de 1/2 de” |
| Quantidade de ordem mínima: | 10 km |
| Preço: | Negotiable |
| Detalhes da embalagem: | Cilindro ou caixa neutra, 500m/drum ou 200m/carton. Customizável |
| Tempo de entrega: | 3-4 semanas para a produção em massa |
| Termos de pagamento: | Geralmente T/T, outros termos negociáveis |
| Aplicação: | Sistema da telecomunicação/de expedição de cabogramas, estação base | condutor interno: | Alumínio folheado de cobre |
|---|---|---|---|
| Condutor Externo: | Tubo de cobre ondulado anular | Isolação: | 3 camadas de isolação |
| Cor: | Personalizado | Material do revestimento: | PE&LSZH |
| Embalagem: | Cilindro neutro/caixa neutra | Quantidade: | 500m/Drum ou 200m/Carton |
| Realçar: | ohm flexível baixo VSWR do cabo coaxial 50,Cabo coaxial flexível do PE LSZH 50 ohms,Cabo coaxial da meia polegada do PE LSZH |
||

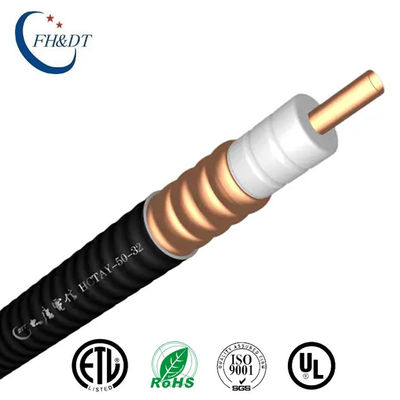

Polegada do cabo de alimentação 1/2 do cobre da radiofrequência 50Ohm (1/2'‘cabo coaxial) HCAAY-50-12
Detalhe rápido:
Descrição:
O cabo coaxial da radiofrequência flexível é chamado igualmente cabo de alimentação de Flexível RF ou cabo de alimentação. alimentadores de 1/2 os “são cabos tipicamente portador-específicos com perdas muito baixas e apoiam conexões interurbanas. Em grandes projetos, o cabo coaxial de um 1/2” é um cabo essencial, uma conexão simples, e uma baixa taxa de falhas após a instalação. Aceite a personalização do OEM ou do ODM
Especificações:
| Condutor interno | |
| Cobre-tubo liso | |
| Diâmetro (milímetros) | 4.80±0.10 |
| Isolação | |
| 3 camadas de isolação | |
| Diâmetro (milímetros) | 12.0±0.2 |
| Condutor exterior | |
| Cobre-tubo ondulado | |
| Diâmetro sobre o cobre | |
| Condutor exterior (milímetros) | 13.80±0.25 |
| Revestimento | |
| Espessura (milímetros) | 1.0±0.2 |
| Diâmetro (milímetros) | 15.8±0.2 |
| Raio de curvatura mínimo (milímetros) | |
| Única dobra | 70 |
| Dobra múltipla | 125 |
| Número mínimo de curvaturas | 15 |
| Variação da temperatura (℃) | |
| Revestimento padrão | -40~+70 |
| Fogo - revestimento retardador | -25~+70 |
| Impedância (Ω) | 50±1 | |
| Capacidade (pF/m) | 75.8±2 | |
| Velocidade (%) | 88 | |
| Divisão da C.C., volts (V) | ≥4000 | |
| Protegendo a eficácia (DB) | >>120 | |
| Interrupção Frequenc (gigahertz) | 8,8 | |
| Atenuação (dB/100m) e poder médio (quilowatts) | ||
| Frequência | Atenuação | Média |
| Poder | ||
| 150 megahertz | 2,67 | 3,17 |
| 450 megahertz | 4,74 | 1,80 |
| 800 megahertz | 6,45 | 1,33 |
| 900 megahertz | 6,87 | 1,25 |
| 1800 megahertz | 10,08 | 0,86 |
| 2000 megahertz | 10,70 | 0,81 |
| 2500 megahertz | 12,10 | 0,72 |
| 3000 megahertz | 13,39 | 0,65 |
| 3500 megahertz | 14,66 | 0,59 |
| 4000 megahertz | 15,83 | 0,55 |
| 5000 megahertz | 18,04 | 0,48 |
| VSWR | ||
| 820MHz~960MHz | 1,10 | |
| 1700MHz~2200MHz | 1,10 | |
| 2200MHz~2700MHz | 1,15 | |
| 3300MHz~3600MHz | 1,20 | |
| 4400MHz~5000MHz | 1,20 | |
Circunstâncias padrão:
Para a atenuação: VSWR 1,0, temperatura 20℃ do cabo
Para o poder médio: VSWR 1,0, temperatura ambiental 40℃
Carga solar interna da temperatura 100℃.No do condutor.
O valor máximo de VSWR e de atenuação será 105% fora do valor nominal.
Circunstâncias padrão:
Para a atenuação: VSWR 1,0, temperatura 20℃ do cabo
Para o poder médio: VSWR 1,0, temperatura ambiental 40℃
Carga solar interna da temperatura 100℃.No do condutor.
O valor máximo de VSWR e de atenuação será 105% fora do valor nominal.
Aplicações:
É usado geralmente para o móbil, a telecomunicação, a cobertura do sinal do telefone celular do contato, e a cobertura do sinal do intercomunicador.
