| Nome da marca: | FHDT |
| Número do modelo: | 1/2” SF HCAHY-50-9 |
| MOQ: | 10 km |
| preço: | negotiable |
| Detalhes da embalagem: | Cilindro ou caixa neutra, 500m/drum ou 200m/carton. Customizável |
| Condições de pagamento: | Geralmente T/T, outros termos negociáveis |

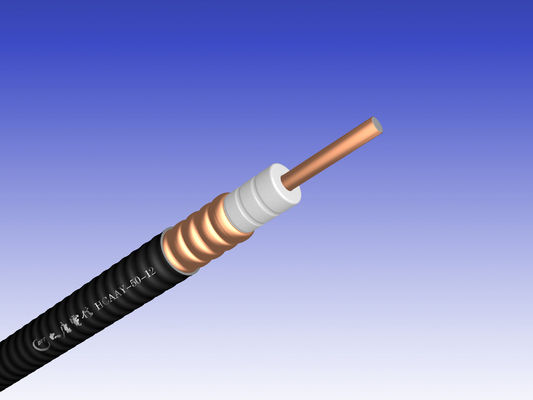

Super flexível50 ohms de cobreCoixaiscabo1/2 1 / 2 polegada- Não.SF) HCAHY-50-9
Detalhes rápidos:
Descrição:
O cabo coaxial de radiofrequência superflexível também é chamado de cabo RF Feeder superflexível ou cabo sf.Este tipo de cabo tem melhor desempenho de dobra, pequeno raio de curvatura, boa resistência à curvatura, económico, adequado para a interconexão de alta densidade de módulos, instrumentos e sistemas.
Aceitar a personalização de OEM ou ODM
Especificações:
| Condutor interno | |
| Alumínio revestido de cobre | |
| Diâmetro ((mm) | 3.60±0.10 |
| Isolamento | |
| 3 camadas de isolamento | |
| Diâmetro ((mm) | 10.00±0.40 |
| Condutor externo | |
| Tubos de cobre ondulados | |
| Condutor externo (mm) | 12.00±0.30 |
| Capa | |
| Espessura ((mm) | 0.70±0.20 |
| Diâmetro ((mm) | 13.40±0.20 |
| Radius mínimo de curvatura (mm) | |
| Dobragem única | 25 |
| Dobragem múltipla | 30 |
| Intervalo de temperatura ((°C) | |
| Colete padrão | -40+70 |
| Colete ignífugo | -25 ¢ + 70 |
| Impedância (Ω) | 50 ± 1 | |
| Capacidade (pF/m) | 82 ± 2 | |
| Velocidade (%) | 84 | |
| Distribuição de corrente contínua, volts ((V) | ≥ 2500 | |
| Eficiência de blindagem (dB) | > 120 | |
| Frequência de corte ((GHz) | 10.2 | |
| Atenuação ((dB/100m) e potência média ((kW) | ||
| Frequência | Atenuação | Média |
| Potência | ||
| 150 MHz | 4.21 | 2.51 |
| 450 MHz | 7.59 | 1.41 |
| 800 MHz | 10.40 | 1.00 |
| 900 MHz | 11.20 | 0.96 |
| 1800 MHz | 16.60 | 0.62 |
| 2000 MHz | 17.60 | 0.60 |
| 2500 MHz | 19.20 | 0.53 |
| 3000 MHz | 22.40 | 0.47 |
| 3500 MHz | 24.58 | 0.44 |
| 4000 MHz | 26.65 | 0.43 |
| 5000 MHz | 30.55 | 0.36 |
| VSWR | ||
| 800 MHz 1000 MHz | 1.10 | |
| 1700 MHz ∼ 2200 MHz | 1.10 | |
| 2200 MHz 2700 MHz | 1.15 | |
| 3300 MHz 3600 MHz | 1.20 | |
| 4400 MHz 5000 MHz | 1.20 | |
Condições normais:
Para atenuação: VSWR 1.0, temperatura do cabo 20°C
Para potência média:VSWR 1.0Temperatura ambiente 40°C
Temperatura interna do condutor 100°C. Sem carga solar.
O valor máximo de VSWR e de atenuação deve ser inferior a 105% do valor nominal.
Aplicações:
É mais adequado para o desempenho de curvatura mais rigoroso do ambiente.Comumente utilizado como um saltador entre a antena e o alimentador principal, transmissor e alimentador principal na estação base, linha de ligação interna do equipamento, cobertura interna, etc.
|
