| Nome da marca: | FHDT |
| Número do modelo: | A central gel-encheu o cabo fraco da fibra ótica do tubo - GYXTS |
| MOQ: | 500 cilindros |
| preço: | negotiable |
| Detalhes da embalagem: | Não mais do que 4km/drum |
| Condições de pagamento: | Geralmente T/T, outros termos negociáveis |

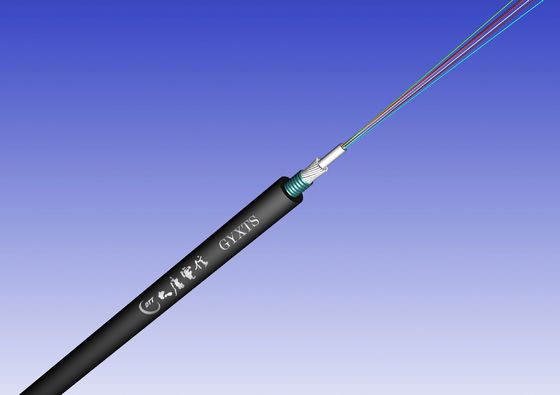

Membro de força do GYXTS-metal, tubo fraco central, fita de aço que protege, cabo ótico exterior da bainha preta do PE.
as fibras do Único-modo são abrigadas em um tubo fraco que seja feito do plástico do alto-módulo e enchido com o composto de enchimento do tubo. O tubo fraco é blindado com fios de aço e a fita de aço ondulada. Uma bainha exterior do PE é expulsada então. Circunstâncias da aplicação
Recomendado: Canal, antena, sulco, trincheira do cabo
Fibra ótica fornecida nesta especificação para cumprir as exigências de IEC A1a.1:
|
Atributos da fibra |
|||
|---|---|---|---|
| Atributo | Detalhe | Valor | Unidade |
| Atenuação máxima | @ 850 nanômetro | 2,50 | dB/km |
| Atenuação máxima | @ 1300 nanômetro | 0,80 | dB/km |
| Diâmetro de núcleo | Substantivo | 50 | μm |
| Tolerância | ± 2,5 | μm | |
| Diâmetro do revestimento | Substantivo | 125,0 | μm |
| Tolerância | ± 1,0 | μm | |
| erro da concentricidade do Núcleo-revestimento | Máximo | 2,0 | μm |
| Não-forma circular do revestimento | Máximo | 1,0 | % |
| Largura de banda-lengthproduct modal mínima para o lançamento enchido em demasia | @ 850 nanômetro | 500 | Mkz·quilômetro |
| @ 1300 nanômetro | 500 | Mkz·quilômetro | |
| Abertura numérica | - | 0.200±0.015 | Dimen-sionless |
| Comprimento de onda zero da dispersão, λ0 | - | ≤ 1295 λ0 ≤1340 | nanômetro |
| Inclinação zero da dispersão, S0 | - |
S0 ≤ 0,105 de 1295 ≤ 1310nm do ≤ λ0 do nanômetro, e ≤ 0,000375 (1590--λ0) de 1295 ≤ 1310nm do ≤ λ0 do nanômetro |
picosegundo (nm2 × quilômetro) |
A estrutura padrão do cabo de GYXTS é mostrada na seguinte tabela, a outra estrutura e a contagem da fibra está igualmente disponível de acordo com exigências de cliente.
| Artigo | Índices | Valor |
| Tubo fraco | Material | PBT |
| Número | 2 | |
| Diâmetro exterior (milímetros) | 2,4 | |
| Contagem da fibra pelo tubo | A1a.1 | 2~12 |
| membro de força | Material | Fosfatando o fio de aço |
| Diâmetro (milímetros) | 0,6 | |
| Número | 14 | |
| Água que obstrui o material | Material | Gel de enchimento composto |
| Armadura | Material | O PE revestiu fita de aço ondulada |
| Bainha exterior | Material | MDPE |
| Cor | Preto | |
| Espessura (milímetros) | Substantivo: 1,8 | |
| Diâmetro do cabo (milímetro) aproximadamente. | 8,4 | |
| Peso do cabo (kg/km) aproximadamente. | 110 | |
| Artigo | Valor |
| Desempenho elástico (N) | 1500 |
| Esmagamento (N/100mm) | 1000 |
| Temperatura da operação: | -40℃~+60℃ |
| Temperatura da instalação | -15℃~+60℃ |
| Temperatura de armazenamento | -40℃~+60℃ |
O comprimento de entrega padrão de um cabo é 1000m, 2000m ou 3000m com a tolerância 0~+20m. Se os pedidos especiais são feitos no contrato, o comprimento do cabo fornecido deve conformar-se lhe.
|
|
