| Lugar de origem: | Chengdu, China |
|---|---|
| Marca: | FHDT |
| Certificação: | YD / T 1258, IEC 60794-1 |
| Número do modelo: | Cabo ótico encalhado do tubo fraco - GYDXTW |
| Quantidade de ordem mínima: | 500 cilindros |
| Preço: | Negotiable |
| Detalhes da embalagem: | Não mais do que 4km/drum |
| Tempo de entrega: | Depende das especificações e da procura específicas |
| Termos de pagamento: | Geralmente T/T, outros termos negociáveis |
| Habilidade da fonte: | Depende das especificações e da procura específicas |
| Tubo solto: | PBT | enchimento: | Polipropileno |
|---|---|---|---|
| membro de força central: | Plástico reforçado fibra (FRP) | Obstrução da água: | Gel de enchimento composto |
| Bainha externa: | HDPE | Temperatura da operação: | -30℃~+60℃ |
| Temperatura de armazenamento: | -40℃～+60℃ | ||
| Realçar: | Cabo exterior da fibra do IEC 60794-1 FRP,o gel encheu o cabo de fibra ótica GYDXTW,O gel do IEC 60794-1 FRP encheu o cabo de fibra ótica |
||

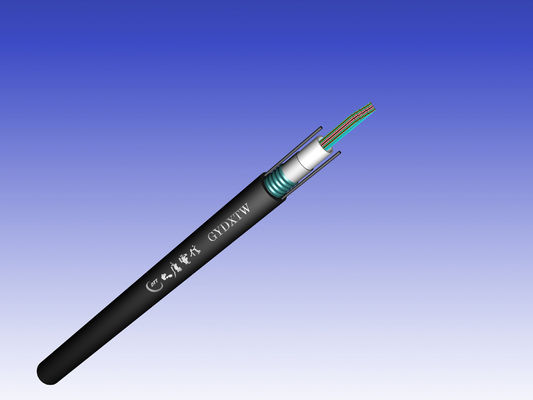

Cabo ótico encalhado do tubo fraco - GYDXTW
Este produto pode ser usado como linhas exteriores da distribuição, alimentador ou linhas principais na rede do acesso.
| Tipo de fibra | B1.1 | B4 | |||
| Comprimento de onda (nanômetro) | 1310 | 1550 | 1550 | ||
| Coeficiente de atenuação (máximo) (dB/km) | 0,36 | 0,22 | 0,22 | ||
| PMD | M | 20 | 20 | ||
| Q | 0,01% | 0,01% | |||
| PMDQ (máximo) | 0.5ps/km1/2 | 0.5ps/km1/2 | |||
| comprimento de onda da Zero-dispersão (nanômetro) | 1300~1324 | -- | |||
| inclinação da Zero-dispersão picosegundo (máximo) (nm2·quilômetro) | 0,093 | -- | |||
| Valor absoluto da dispersão cromática picosegundo (nanômetro·quilômetro) | 1288~1339nm | 3,5 | -- | ||
| 1271~1360nm | 5,3 | -- | |||
| 1550nm | 18,0 | -- | |||
| 1530~1565nm | -- | 0.1~10.0 | |||
| Dmax-Dmin 1530~1565nm | -- | 5,0 | |||
| lcc do comprimento de onda de interrupção (nanômetro) | ≤1260 | ≤1480 | |||
| Nota: Se a especificação em 1600nm é exigida, faça-o por favor para fora no contrato pedindo. | |||||
|
Fibra Contagem |
Fio de aço milímetro |
Tubo fraco Tamanho (milímetro) |
Bainha Espessura milímetro |
Cabo Diâmetro (milímetro) |
Peso do cabo (quilograma) |
Força Longo/a curto prazo (N) |
Esmagamento Resistência (N/100mm) |
| 12~16 | 1,6 | 2.7/3.5 | 3,1 | 11,5 | 144 | 600/1500 | 300/1000 |
| 24 | 1,6 | 3.5/4.5 | 3,1 | 12,5 | 165 | 600/1500 | 300/1000 |
| 36 | 1,6 | 4.2/5.2 | 3,1 | 13,1 | 181 | 600/1500 | 300/1000 |
| 48 | 1,6 | 5.8/7.0 | 3,1 | 15,0 | 224 | 600/1500 | 300/1000 |
| 60~72 | 1,6 | 6.2/7.4 | 3,1 | 15,4 | 235 | 600/1500 | 300/1000 |
| 84~108 | 1,6 | 7.3/8.5 | 3,1 | 16,5 | 266 | 600/1500 | 300/1000 |
| 120 | 1,6 | 7.7/9.1 | 3,1 | 17,1 | 284 | 600/1500 | 300/1000 |
| 132~156 | 1,6 | 8.5/9.9 | 3,1 | 17,9 | 308 | 600/1500 | 300/1000 |
| 168~180 | 1,6 | 9.1/10.5 | 3,1 | 18,5 | 326 | 600/1500 | 300/1000 |
| 192 | 1,6 | 9.8/11.2 | 3,1 | 19,2 | 348 | 600/1500 | 300/1000 |
O comprimento de entrega padrão de um cabo é 1000m, 2000m ou 3000m com a tolerância 0~+20m. Se os pedidos especiais são feitos no contrato, o comprimento do cabo fornecido deve conformar-se lhe.
